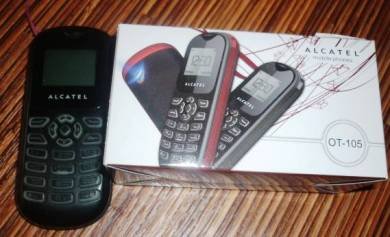

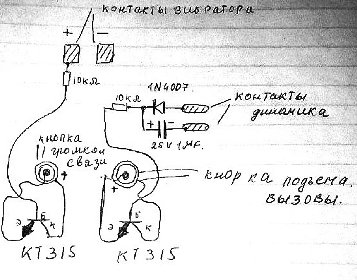

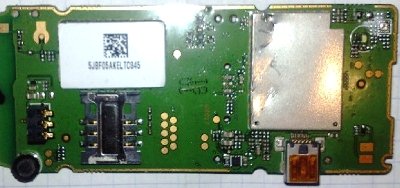

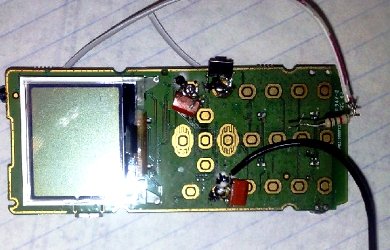

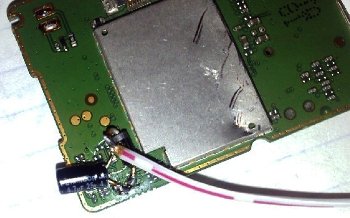

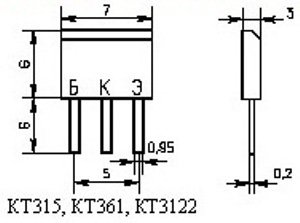

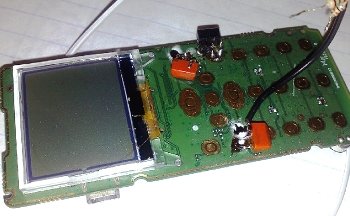

Доброго времени суток! В этой статье расскажу, как сделать из старенького мобильного телефона супер жучок для прослушивания местности в радиусе до 20 метров на любом расстоянии от неё. Для этого нам понадобится: 1. Мобильный телефон с возможностью включения громкой связи 1 кнопкой 2. Радиодетали (1 конденсатор емкостью 4,7 mF микрофарад и напряжением 20-50 V; 1 диод 1n4007, но желательно Шоттки (1n5818,1n5819,1n5820,1n5822); 2 транзистора обратной проводимости типа кт315 или импортный аналог ВС847В; 2 резистора сопротивлением 10 килоом, паяльник не большой мощности с тонким жалом 20-40 Вт, клей силиконовый для термо-пистолетов) 3. Прямые руки и свободное время Разбираем любой телефон, в котором функция громкой связи включается одной кнопкой. Я использовал Alcatel от-105. Вначале избавимся от корпуса, потом снимаем динамик, подушки клавиатуры, вибромоторчик и светодиодную подсветку клавиатуры (аккуратно выпаиваем светодиоды). Диод в прямом направлении паяем на один из контактов динамика, ко второму контакту паяем минус конденсатора, плюс конденсатора паяем к плюсу диода как на фотографии. Далее берем транзистор кт315, эмиттер транзистора паяем к минусу кнопки принятия вызова (внутренний контакт), коллектор - к плюсу этой же кнопки (внешний контакт). К базе транзистора припаиваем резистор 10 килоом, второй конец резистора припаиваем к плюсу конденсатора. Теперь вставляем сим-карту, включаем телефон и звоним. Через секунду трубка поднимается сама по себе. Если использовать телефон, в котором есть функция авто ответа на входящие вызовы, то описанный выше шаг можно пропустить (т.е. активировать эту функцию в самом мобильном). Теперь вxодим в меню телефона и в профиле изменяем настройки выбираем (ЗВОНОК ЗАТЕМ ВИБРАЦИЯ). Второй транзистор нужно припаять таким же образом, как и первый, эмиттер к минусу кнопки включения громкой связи коллектор к плюсу, затем к базе транзистора паяем второй резистор 10 килоом, второй конец резистора паяем к плюсовому контакту вибромотора. Б -база, Э-эмиттер, К -коллектор В результате у нас получается, что когда звоним, сначала идет звуковой сигнал и поднимается трубка, затем вибрация и замыкает второй транзистор, который включает громкую связь (музыка и выбровызов - это конечно всё виртуально, потому что на самом деле никто этого слышать не будет). Главным недостатком мобильных жучков является малая чувствительность по микрофону, которая позволят прослушивать пространство на расстоянии всего 1-2 метра. Мы обошли этот недостаток при помощи автоматической активации громкой связи. Громкая связь обеспечивает чувствительность до 12 метров. Если же заменить родной микрофон телефона на китайский от магнитофона, то дальность увеличивается до 15-20 метров! Можно, конечно, приобрести мини-микрофоны высокой чувствительности, но это обойдется нам еще в 500 - 600 р. Одним из лучших мини-микрофонов высокой чувствительности является "СОСНА" (М4-Б2 и др. маркировки). К контакту антенны нужно припаять небольшой отрезок изолированного провода. Заряжаем телефон так же, как и заряжали раньше. После окончания работ для экономии энергии снимаем экран телефона. Аккумулятора емкостью 1000 миллиампер/час хватает в режиме ожидания до месяца, в режиме разговора не проверял, но (рекомендую использовать для наших целей новый, прошедший несколько циклов полной разрядки и зарядки). з.ы. В качестве SIM-карты можно использовать карту из комплекта без абонентской платы, спецы знают, что если на нее не класть денег, то она работает на прием около года. Тариф сотовой связи выбираем с опцией - платите за минуту и говорите бесплатно продолжительное время. В мотиве, например, это next free (1,5 рубля за первую минуту и полчаса можно говорить бесплатно, в мтс супер ноль… кто знает еще какие - пополните список).
Что то я тоже не понял каким образом будет происходить прослушка и как это так в радиусе до 20м и тутже на любом расстоянии...
звонишь со своего телефона на "супержук"(с) (там берётся трубка ) и слушаешь наверное имелось ввиду что подслушивающий (звонящий) может находится на любом расстоянии от телефона, а телефон должен быть в 12-20 метрах от цели которую прослушивают Добавлено через 6 минут не знаю про автора но что-то похожее тут _http://radioskot.ru/publ/povyshenie_chuvstvitelnosti_mikrofona_gsm_zhuka/1-1-0-323
В сети интернет идея использовать старые сотовые телефоны в качестве жучков поднималась не однократно. Подобные статьи читал на многих радиолюбительских форумах. Однако всегда после их прочтения оставалось много неясных вопросов. Здесь попытался описать некоторые такие неясные моменты более подробно, что бы любой человек, хоть немного разбирающийся в электронике, смог собрать такой жучок без проблем. Польза очевидна. Позвонив на переделанный таким образом телефон, мы всегда можем услышать, что происходит вокруг него. Как описано, чуствительность расстояния до 12 метров позволяет достичь автоматическое включение громкой связи при звонке на телефон. Если же заменить родной микрофон на более чувствительный, то и до 15-20 м. Когда звоним, сначала идет звуковой сигнал и поднимается трубка, затем вибрация и включается громкая связь. Все это будет происходить абсолютно бесшумно, так как мы сняли динакмик и виброматорчик с телефона. Нам нужен только микрофон. Если пойти дальше, то можно замаскировать такой жучок в различных предметах (поместить внутрь системного блока или беспребойника компьютера, практически в любом придемте, который не вызовет подозрений у жертвы). В системном блоке можно, например, сделать постоянную подзарядку телефона через его родной зарядчик. Что бы при включении в сеть системного блока ПК подзаряжался и наш телефон. Так же можно поместить этот жучок назад в корпус (если влезит*mrgreen*) или использовать корпус телефона большего размера, что бы поместился со всеми припаянными деталями. Таким образом, создаться имитация полностью неработоспособного сотового телефона. Хотя мы сможем всегда на него позвонить и слушать что присходит вокруг. Можно оставить в ящике стола на работе… Вариантов много, они могут быть ограниченны только нашей фантазией…
В сист.блок жертве конечно толку мало (шум вентиляторов+возле компа мало разговоров бывает). А так конечно же в квартире можно кинуть. Вот только такой супержук продержится неделю макс в режиме прослушки имхо овчинка выделки не стоит, хотя если охото поиграться то можно
Еще вариант если большие плинтуса - засунуть под плинтус. Микрозарядник внутрь розетки и провода провести под обоями (или ковром на стене) немного углубив саму стену для этого, потом аккуратно заклеить все назад *mrgreen*...
znamenieznam, как пилотная работа кому-нибудь пригодится Если серьезно, то мне было интересно почитать. У многих валяются дома уже ненужные телефоны, а что-то необычное сделать хочется. Но все же приставка "супер" больше подойдет к его габаритам Да и энергопотребление... Я бы хотел видеть дальнейшее развитие темы) К слову, помимо габаритов, нетрудно найти устройства, на которые в итоге передавался звук. Наличие какого-либо индентификатора в принципе палевно (в данном случае SIM). Зато шифрование есть, в отличие от простых радиожуков
Сегодня обнаружил, что наш жучок помещается в основание вот такой обычной настольной лампы и не один, а вместе с платой от мини зарядника, которую предварительно аккуратно залил силиконовым клеем для термопистолетов. 1. Соединяем провода питания от платы зарядника, предназначенные на подключение к сети, с проводами которые выходят из кнопки включения лампы в её основании. 2. Провода, которые должны идти от зарядника к телефону, паяем к контактам зарядки на плате жучка, соответственно - плюс к плюсу минус к минусу. 3. В результате получаем, что аккумулятор жучка при включении лампы (через его плату зарядника) станет заряжаться тоже. При выключении лампы кнопкой зарярдка останавливается. Это обеспечит практически всегда готовый к работе жучок с заряженным аккумулятором. Кроме того значительно продлит срок жизни самого аккумулятора – по сравнению сo случаем, если бы он постоянно заряжался при включении в сеть прибора, в который помещен. з.ы. на расстоянии 10 метров отлично все прослушивается, но я заменил родной микрофон от телефона на более чувствительный.
Продолжим тему создания gsm жучков из мобильных телефонов... Главной проблемой в производстве gsm жучков, как известно, является малая чувствительность микрофона. Включение громкой связи при звонке и замена микрофона на более чувствительный (сосна М4Б2 или от китайского магнитофона капсуль - тут желательно, чтобы обратная сторона микрофона была коричневой, а не зеленой так как они намного чувствительнее) увеличивает дальность распознавания речи в разы. Также очень хорошей чувствительностью обладают петличные микрофоны от диктофонов типа Ritmix 101 и др. Расскажу на собственном опыте, что добился всего этого без особых проблем, но распознавание речи в другой комнате, даже при наличии всех перечисленных преимуществ, было далеко от идеального. А получить хотелось супержук - с чувствительностью распознавания речи до 30 метров и желательно независимое от наличия преград - типа закрытых дверей. Чтобы создать такой жук, кроме всего прочего мне был необходим мощный усилитель самого микрофона. Покопавшись в гугле, удалось найти схемы таких усилителей. http://cxem.net/radiomic/radiomic131.php Собрав их, я не получил того, что ожидал и увеличивая питание на данные схемы в надежде получить качественное усиление в итоге сжег все микрофоны жука. Навалившееся отчаяние принесло в голову отличную идею. А, что если попробовать использовать в качестве усилителя микрофона схему от слухового аппарата. Результат был просто потрясающий! Использовал слуховой аппарат китайского производства XINGMA XM-999 (стоимость нового 450 рублей – максимальное усиление 133±4dB ). Припаиваем плюс от микрофона телефона через провод (лучше взять от проводного микрофона или наушников) к плюсу выхода сигнала из слухового аппарата (там где подключается наушник), а минус к минусу соответственно. В результате, когда я включил слуховой аппарат и позвонил на телефон, чувствительность превзошла все ожидания. Даже китайские капсули по 8 рублей за штуку улавливали речь намного лучше, чем микрофоны типа сосна за 500 рублей без усиления по средствам слухового аппарата. Заменив родной от слухового аппарата микрофон, на сосна М4-Б2 (2 штуки) я получил четкое распознавание речи с потрясающей чувствительностью в любой комнате даже при закрытых дверях. Плюс возможность плавной регулировки усиления кручением колесика слухового аппарата от 0 до 8. Питание слухового аппарата лучше всего производить аккумулятором, заряжать который следует через отдельное зарядное устройство для пальчиковых аккумуляторов с таймером. Если использовать такое устройство, то при звонке на телефон и одновременной зарядке аккумулятора слухового аппарата – мы не услышим посторонние помехи, возникающие в результате зарядки (в случае одновременного заряда телефона и слухового аппарата от одного зарядного устройства). Кроме того, таймер позволит нам предохранить аккумулятор слухового аппарата от перезарядки и автоматически отключить зарядку после заполнения максимальной его емкости. Я использовал схему от зарядника с таймером для пальчиковых аккумуляторов ROBITON TF 250-4 (стоимость 200-250 рублей). Она позволяет отключить заряд аккумулятора автоматически после полной зарядки. Можно применить пальчиковый аккумулятор (в случае питания слухового аппарата 1,5 В, если же оно 3 Вольта рекомендую использовать батарею от любого сотового телефона – предварительно лучше убрать мини-схему с контактами и припаять напрямую плюс от зарядника к плюсу аккумулятора, минус к минусу соответственно). Чтобы избавиться от 2-х проводов, идущих в сеть 220 V (от зарядника сотового и зарядника аккумулятора слухового аппарата) соединяем их в один. После этого при включении провода в сеть мы получим одновременную зарядку аккума сотового телефона и слухового аппарата, что позволит в любой момент времени оставаться на связи с жучком. Если такой жук вмонтировать в настольную лампу, то он будет жить там практически вечно при условии, что раз в 3-5 дней ее будут включать. Однако даже если наш супержук-телефон полностью разрядиться (лампу не включали дольше срока заряда аккума жучка), то можно при помощи транзистора КT 315 замкнуть кнопку его включения. Этим мы получим, что при включении лампы будет включаться полностью разряженный телефон и идти зарядка аккумуляторов – телефона и слухового аппарата (в нашем случае мощного усилителя микрофона). В результате нашей работы мы получили: - автоматический ответ при звонке на телефон - включение громкой связи при звонке (автоматическое) - мощное усиление микрофона сотового через схему слухового аппарата карманного типа - при включение в сеть одновременную зарядку 2 аккумуляторов сотового телефона и слухового аппарата - отсутствие помех при звонке (так как зарядка идет от 2-х независимых зарядных устройств) - чувствительность жучка до 30 метров с плавной регулировкой при помощи колесика слухового аппарата - включение сотового даже при полной разрядке – при включении в сеть его зарядного устройства - и ряд других преимуществ, которые вы можете добавить сами
В качестве мощных усилителей микрофона, аналогично слуховым аппаратам, можно использовать миниатюрные устройства с высокочувствительными направленными микрофонами СУПЕР УХО 30 и СУПЕР УХО 50. Там, где выходят наушники от устройства через провод паяем плюс от наушников супер уха к плюсу от микрофона на плате сотового (замыкаем 2 канала - звук получаем моно), минус (земля) к минусу соответственно. Результат очень хороший - чувствительность распознавания речи качественная и четкая до 30 метров (без дополнительных преград). Стоит отметить, что стоимость этих микрофонов направленного действия достаточно высока. http://se.455.ru/super-uho-50.php З.Ы. Свой выбор все-таки отдам слуховым аппаратам китайского производства стоимостью от 400 рублей. Тем более, что значительного различия в восприятии речи, при использовании устройств супер-ухо и китайских слуховых аппаратов, я не услышал. Порадовало супер-ухо 50, которое более четко улавливало тихий звук и быструю речь от телевизора, радио… на расстоянии от микрофона 20-30 метров.
да все понятно.но что будет с телефоном когда прейдет смс???не сгорит ли контроллер питания из-за таких сопротивлений??? Добавлено через 2 минуты да все понятно.но не сгорит ли контроллер питания от таких сопротивлений,если смс прейдет?????
